Cameră marșarier universală AHD 720P
Camera marșarier universală MaxTech® este concepută pentru montarea în partea din spate a autoturismelor, SUV-urilor și autoutilitarelor echipate cu instalație electrică de 12V.
Aceasta poate fi conectată la:
- navigații Android cu intrare pentru cameră AHD;
- monitoare auto cu intrare video RCA compatibilă AHD;
- sisteme multimedia aftermarket;
- display-uri dedicate pentru camere auto.
Camera transmite semnal video în format AHD PAL, motiv pentru care navigația sau monitorul utilizat trebuie să permită selectarea unei camere AHD 720P.
Imagine AHD 720P – 1280 × 720 pixeli
Camera oferă o rezoluție video de 1280 × 720 pixeli, corespunzătoare formatului AHD 720P.
În comparație cu o cameră analogică standard, semnalul AHD poate furniza:
- contururi mai bine definite;
- imagine mai clară;
- reproducere mai bună a culorilor;
- identificarea mai ușoară a obstacolelor;
- vizibilitate îmbunătățită la manevrele de parcare.
Pentru obținerea rezoluției AHD, unitatea multimedia trebuie să accepte semnal video AHD
Unghi larg de vizualizare de 158°
Unghiul larg ajută la:
- reducerea zonelor nevizibile;
- observarea obstacolelor laterale;
- apropierea mai sigură de borduri;
- parcarea în spații înguste;
- manevrarea autoturismelor și autoutilitarelor.
Vedere nocturnă color
Camera funcționează în mod color atât ziua, cât și în condiții de lumină redusă.
Funcția de vedere nocturnă îmbunătățește vizibilitatea în:
- parcări subterane;
- garaje;
- curți slab iluminate;
- deplasări pe timp de noapte.
Protecție IP67
Carcasa camerei are nivel de protecție declarat IP67, fiind concepută pentru montaj exterior.
Aceasta oferă protecție împotriva:
- prafului;
- ploii;
- stropilor de apă;
- umezelii;
- condițiilor uzuale de exploatare auto.
Conectorii și îmbinările electrice trebuie izolate separat. Clasificarea IP67 se referă la corpul camerei și nu înseamnă că mufele RCA sau conectorul de alimentare pot rămâne neprotejați la exterior.
Design compact și montaj discret
Corpul camerei are dimensiuni aproximative de:
-
23 mm lățime;
-
23 mm înălțime;
-
23 mm adâncime.
Suportul metalic are aproximativ:
-
40 mm lățime;
-
22 mm adâncime.
Dimensiunile compacte permit montarea discretă:
- lângă numărul de înmatriculare;
- pe suportul numărului;
- pe bara spate;
- pe hayon;
- pe ușile din spate ale autoutilitarelor.
Suportul reglabil permite orientarea camerei după instalare, astfel încât zona afișată pe ecran să fie adaptată poziției de montaj.
Alimentare auto 9–15V DC
Camera funcționează într-un interval de alimentare de 9–15V DC, fiind destinată în principal vehiculelor cu instalație electrică de 12V.
În mod obișnuit, alimentarea se realizează de la lampa pentru treapta de marșarier. Camera pornește atunci când este selectată treapta de mers înapoi, iar navigația comută automat pe intrarea video dacă firul de comandă „Reverse” este conectat corect.
Balans automat de alb
Funcția ATW – Auto Tracking White Balance ajustează automat balansul de alb în funcție de condițiile de iluminare.
Aceasta contribuie la menținerea unor culori mai naturale atunci când camera este utilizată:
- în lumină naturală;
- în garaje;
- sub iluminat artificial;
- pe timp de noapte.
Rezistență la temperaturi extreme
Temperatura de funcționare declarată este cuprinsă între:
-30°C și +75°C
Camera este astfel potrivită pentru utilizarea auto pe parcursul întregului an, în condiții normale de montaj și exploatare.
Specificații tehnice
- Brand comercial: MaxTech®
- Cod produs: A2783
- Tip produs: cameră marșarier universală
- Poziție recomandată: spatele vehiculului
- Tehnologie video: AHD
- Rezoluție: 1280 × 720 pixeli
- Rezoluție comercială: AHD 720P
- Format video: PAL
- Unghi de vizualizare: 158°
- Mod zi/noapte: color
- Vedere nocturnă: da
- Balans de alb: ATW automat
- Protecție: IP67
- Tensiune nominală: DC 12V
- Interval de alimentare: 9–15V DC
- Curent nominal: 90 ± 10 mA
- Temperatură de funcționare: -30°C până la +75°C
- Conexiune video: RCA
- Suport: metalic, reglabil
- Compatibilitate: universală
- Dimensiuni corp cameră: aproximativ 23 × 23 × 23 mm
- Dimensiuni suport: aproximativ 40 × 22 mm
Compatibilitate
Camera este potrivită pentru autoturisme, SUV-uri și autoutilitare cu instalație electrică de 12V și cu:
- navigație Android compatibilă AHD;
- monitor auto compatibil AHD;
- intrare video RCA pentru cameră;
- posibilitatea selectării formatului PAL/AHD.
Camera nu se conectează direct la sistemele multimedia OEM care nu au intrare video RCA. Pentru păstrarea unui ecran original poate fi necesară o interfață video dedicată vehiculului.
Informații importante înainte de instalare
- Verificați dacă navigația acceptă semnal AHD 720P.
- Selectați formatul video PAL/AHD din setările unității.
- Alimentarea se realizează la 12V, de regulă de la lampa de marșarier.
- Firul „Reverse” al navigației poate necesita semnal pozitiv separat.
- Testați imaginea înainte de fixarea definitivă a camerei.
- Izolați mufele și conexiunile împotriva apei.
- Nu conectați camera direct la 24V.
- Nu selectați modul CVBS dacă unitatea nu detectează camera, deoarece modelul este declarat AHD.
- Monitorul sau navigația prezentate în imaginile explicative nu sunt incluse.
Materialele producătorului prezintă linii de ghidaj pentru parcare, însă specificațiile furnizate nu confirmă explicit dacă acestea pot fi activate, dezactivate sau dacă sunt integrate în toate loturile. Recomand verificarea fizică înainte de menționarea lor ca funcție garantată.

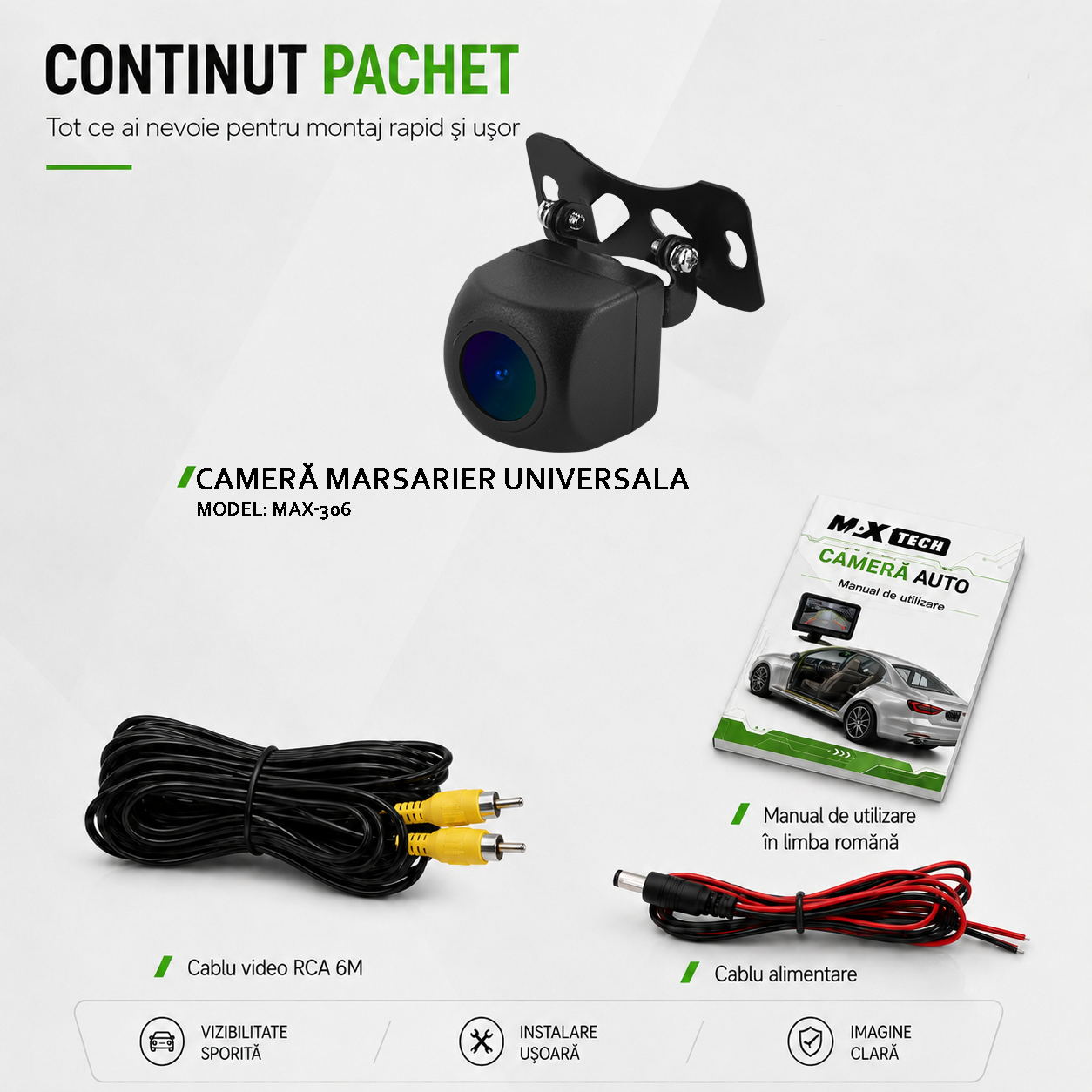

Conținutul pachetului
- 1 × cameră marșarier universală MaxTech®;
- 1 × suport metalic reglabil;
- 1 × cablu video RCA;
- 1 × cablu de alimentare;
- șuruburi și accesorii pentru fixare;
- 1 × manual de utilizare.
Lungimea cablului video nu este indicată în specificațiile furnizate, deci nu recomand publicarea unei lungimi până la măsurarea produsului.
